55 인치 LCD TFT 디스플레이와 PCBA
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 디스플레이 기술 | 55 인치 TFT | 이름 | TFT 모듈 |
|---|---|---|---|
| 크기 | 55 | 해결 | 1920x1080 |
| 명도 | 700 cd/m2 | GPU | DP*1 USB_UPDATE*1 HDMI*3T |
| 숫양 | 2g | ||
| 강조하다 | 안드로이드 시스템 TFT 디스플레이 모듈,PCBA TFT 디스플레이 모듈,55인치 TFT 디스플레이 모듈 |
||
제품 설명
A: 제품 매개변수
| Opencell 액정 패널 |
화면 크기 | 55*2(두 개의 디스플레이) |
| 패널 브랜드 / 모델 | BOE/AU | |
| 해상도 / 화면비 | 1920×1080 16:9 | |
| 활성 영역 | 683.4*27*1211.4mm) | |
| 백라이트 유형 | 측면 입력 D-LED | |
| 밝기 | 내부 화면의 낮은 밝기 300 / 외부 화면의 높은 밝기 700cd/m2 (일반) | |
| 명암비 | 1200:1 (일반) | |
| 픽셀 피치 | 0.285375(mm) (H) x 0.285375(mm) (V) | |
| 응답 시간 | 6 GTG(ms) | |
| 시야각 | 89 / 89 / 89 / 89 | |
| 색도 좌표 | X:0.283 +0.03 Y:0.297±0.03 | |
| 디스플레이 색상 | 8비트 + FRC, 1670만 색상 | |
| 패널 프레임 속도 | 60Hz | |
| 색 영역 | 90%(NTSC) | |
| 밝기 균일성 | 9-그리드 70% 이상 | |
| 수명 | 50000시간 | |
| 색상 | 흰색 (선택 사항: 검정색, 맞춤형) | |
| 터치 | Incell 터치 (선택 사항: 단일 터치 또는 양면 터치) | |
| 1: 메인 PCBA |
하드웨어 구성 | |
| PCBA 모델 | 디스플레이 마더보드 | |
| 칩셋 | NT68676UFG | |
| 정보 | / | |
| GPU | DP*1 USB_update*1 HDMI*3 | |
| RAM | /G | |
| ROM | /G | |
| USB 디스크 | USB 디스크로 (사진/음악/영화 재생) |
|
| 비디오 형식 | 1080P 100fps H.265/H.264 비디오 인코딩 지원 | |
| 오디오 형식 | MPEG1/2 레이어 I/II, AAC-Lc, WMA… | |
| 시스템 버전 | / | |
| OSD/UI 언어 | 중국어 (다른 언어 사용 가능) | |
| 포트 레이아웃 | ||
| HDMI 입력 | HDMI Type-A 인터페이스, HDMI 입력 디스플레이, 최대 1080P@60Hz 입력 지원 | |
| USB 범용 직렬 버스 | 2 ×USB2.0(후면) | |
| 오디오 출력(이어폰) | 1×(이어폰 잭) | |
| 이더넷 입력 | 1×(RJ45 잭) | |
| 와이파이 안테나 | 1×2.4G 내장 모듈 (선택 사항: 5.8G & BT) | |
| 스피커 | 2×5W (SPK: 8Ω/5W) | |
| 2: 메인 PCBA |
하드웨어 구성 | |
| PCBA 모델 | RK3288 | |
| 칩셋 | 쿼드 코어 ARM Cortex-A17 아키텍처, 최대 1.8GHz | |
| 정보 | 선택 사항 | |
| GPU | USB*2,WIFI,RJ45,전원 공급 장치,DC,LAN,TF,AUDIO RJ45 10/100M 네트워크 적응형 | |
| RAM | 2G | |
| ROM | 16G (선택 사항: 32G) | |
| USB 디스크 | USB 디스크로 (사진/음악/영화 재생) |
|
| 비디오 형식 | 1080P 100fps H.265/H.264 비디오 인코딩 지원 | |
| 오디오 형식 | MPEG1/2 레이어 I/II, AAC-Lc, WMA… | |
| 시스템 버전 | Android7.12.0 | |
| OSD/UI 언어 | 중국어 (다른 언어 사용 가능) | |
| 포트 레이아웃 | ||
| HDMI 입력 | HDMI Type-A 인터페이스, HDMI 입력 디스플레이, 최대 1080P@60Hz 입력 지원 | |
| USB 범용 직렬 버스 | 2 ×USB2.0(후면) | |
| 오디오 출력(이어폰) | 1×(이어폰 잭) | |
| 이더넷 입력 | 1×(RJ45 잭) | |
| 와이파이 안테나 | 1×2.4G 내장 모듈 (선택 사항: 5.8G & BT) | |
| 스피커 | 2×5W (SPK: 8Ω/5W) | |
| 전원 |
전원 입력 | AC 100 - 240V 50/60Hz |
| 작동 소비 전력 | <60 W | |
| 대기 소비 전력 | <0.5 W | |
| LED 표시등 모드 | 전원 켜짐: 파란색 / 전원 꺼짐: 빨간색 | |
| 주 전원 스위치 | 로커 스위치 | |
| 기타 기능 | ||
| 보조 PCBA |
키 기능 | NC |
| 광수신 | NC | |
| 지지대/스탠드 |
기울기 각도 | 0도 |
| 회전 각도 | 0 -90도 | |
| ID 기능 |
ID 기능 | 전체 화면 좁은 테두리 |
| 로고 | 라벨링 서비스 (고객 제공) | |
| 캐비닛 재료 | 하드웨어 백보드, 솔리드 금속 백커버 | |
| 완제품 | 723.4*27*1527mm | |
| 액세서리 | HDMI 케이블 | NC |
| USB 케이블 | NC | |
| 전원 코드 | 1×B/T(1.8M/3구 플러그) | |
| 사용 설명서 | 중립 사용 설명서 (브랜드 고객 제공) | |
| 보증 카드 | ×1 | |
| 승인 인증서 | ×1 | |
| 리모컨 | ×1 | |
| 베이스 이동 | ×1 | |
| 컨테이너 적재 | 포장 크기 | / |
| 총/순 무게(Kg) | / | |
| 20"FT/40"FT/40"HQ | ||
| 작동 환경 | 보관 온도 | -20ºC~60ºC |
| 작동 온도 | 0ºC~40ºC | |
| 작동 습도 | 10~90%RH | |
| 고도 | ≤2000m | |

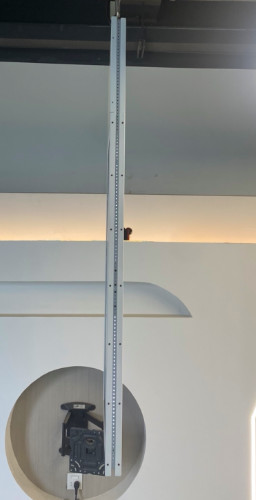

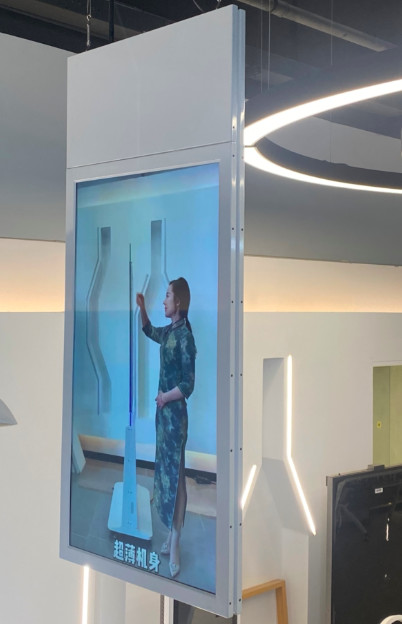

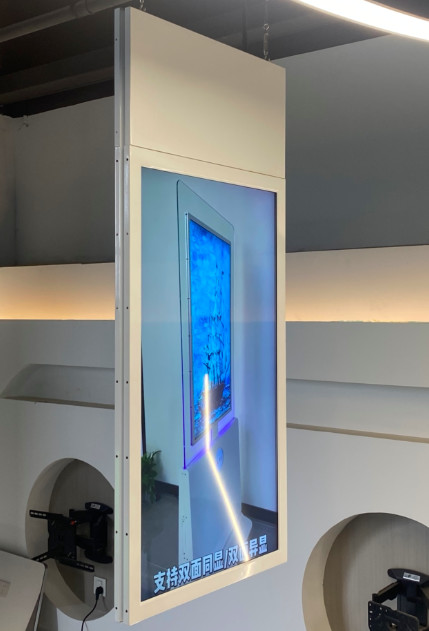

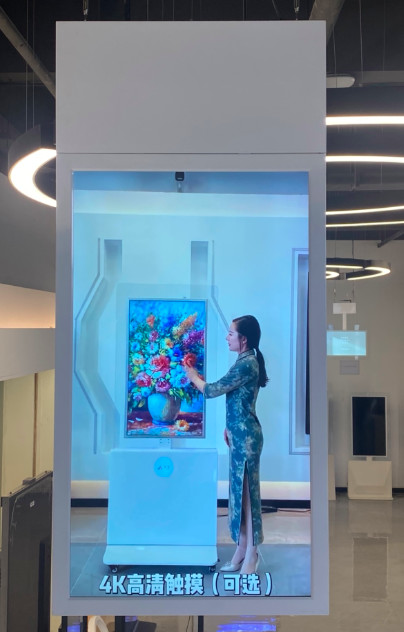

B: 제품 사진
C: 도면 및 핀 정의
D: OLED 제품 지식
OLED 장점:
OLED 세트는 LCD보다 가볍고 얇으며, 높은 명암비, 높은 색상 채도, 낮은 소비 전력을 가지고 있습니다.
OLED 단점
AMOLED는 LCD 및 TFT보다 매우 비싸고, 수명이 LCD 및 TFT보다 짧습니다.
E: 회사 정보
Huaxin 장점:
1. 내륙 도시에 위치한 공장 기지는 비용 효율적입니다.
2. 품질을 안정적으로 유지할 수 있는 가장 진보된 새로운 장비.
3. 효율성과 안정적인 품질을 갖춘 완전 자동 장비를 사용하는 대부분의 공정.
4. 20년 이상 LCD 분야에서 일하는 전문 엔지니어 및 생산 리더.
5. 맞춤형 제품 자체 디자인.
당사의 인증서
1.ISO14001/
2.ISO9001/IATF16949
3.LCD 모듈의 SGS
- Huaxin Technology (Enshi)Co.,LTD
- 후베이.언스
- 설립일: 2009년
- LCD, LCM, TFT, 백라이트, OLED 연구 개발, 생산 및 판매를 주로 하는 첨단 기술 기업
- LCD 포함: VA, TN, HTN, STN, FSTN, CSTN 및 기타 시리즈
- LCM 포함: COB, TBA, COG, TP, LED 백라이트 및 기타 시리즈
- 등록 자본: 2천만
- 현재 직원: 500+
- RD는 10%를 차지합니다.
- QC는 15%를 차지합니다.
F: 생산 능력
| 연간 생산량 용량 |
2021 (현재) | 2022 (목표) | 2023 (과제) | 2024 (과제) | 2025 (과제) | 비고 | ||
| LCD 생산 용량 |
4.5 | 9 | 9 | 9 | 9 | 단위: 천 로그/일 |
||
| LCM 생산 용량 |
70 | 150 | 300 | 450 | 450 | 단위: 천 개/일 |
||
| 백라이트 생산 용량 |
100 | 200 | 300 | 500 | 500 | 단위: 천 개/일 |
||
| OLED 생산 용량 |
10 | 20 | 30 | 40 | 50 | 단위: 천 개/일 |
||
G: 제품 응용 분야
1. 안전 상자 및 계측기
2. 잠금 장치 및 스마트 홈
3. 송신기 및 시계
4. 시계 및 라디오
5. 콜리메이터 및 내비게이터
H: AMOLED 디스플레이 특성
1. 자체 발광 픽셀:
2. 명암비:
3. 색상 정확도 및 생동감:
4. 시야각:
5. 전력 효율:
6. 얇음 및 유연성:
7. 응답 시간:
I: AMOLED 디스플레이의 전력 효율은 다른 디스플레이 기술과 어떻게 비교됩니까?
1. 전력 소비:
- AMOLED 디스플레이는 픽셀 단위로 전력을 소비합니다. 즉, 검정색 또는 어두운 콘텐츠를 표시하는 픽셀은 전력을 거의 소비하지 않고, 밝거나 흰색 콘텐츠를 표시하는 픽셀은 더 많은 전력을 소비합니다.
- 반면에 LCD 및 LED 디스플레이는 표시된 콘텐츠에 관계없이 전력을 소비하는 일정한 백라이트가 필요합니다.
2. 콘텐츠 종속성:
- AMOLED 디스플레이는 어둡거나 검은 영역이 많은 콘텐츠에 대해 더 전력 효율적입니다. 개별 픽셀을 꺼서 전력을 절약할 수 있기 때문입니다.
- LCD 및 LED 디스플레이는 백라이트가 활성 상태로 유지되므로 표시된 콘텐츠에 관계없이 비교적 일정한 양의 전력을 소비합니다.
3. 밝기 제어:
- AMOLED 디스플레이는 개별 픽셀의 밝기를 동적으로 조정하여 저휘도 시나리오에서 더 나은 전력 효율을 제공할 수 있습니다.
- LCD 및 LED 디스플레이는 일반적으로 고정된 백라이트 밝기를 가지므로 디스플레이 콘텐츠에 최대 밝기가 필요하지 않더라도 전력 소비가 더 높을 수 있습니다.
4. 디스플레이 크기
- AMOLED 디스플레이는 픽셀 수에 따라 전력 소비가 증가하므로 더 작은 디스플레이 크기에 대해 더 전력 효율적인 경향이 있습니다.
- 더 큰 LCD 및 LED 디스플레이는 더 많은 전력을 소비하는 백라이트가 필요할 수 있으므로 동일한 크기의 AMOLED 디스플레이에 비해 전력 효율이 떨어질 수 있습니다.
